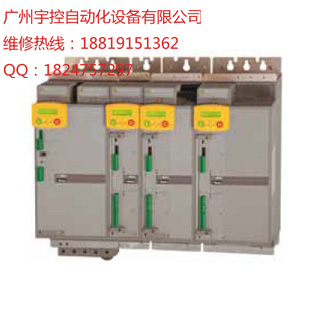

派克AC890模塊化系統變頻器

　　AC890采用緊湊的模塊化設計，可以開環或閉環控制交流電機和伺服電機的速度及位置。AC890交流變頻器0.55-1200kW，適用于所有交流電機，與幾乎所有主流速度/位置反饋選件兼容。這種靈活性使您能夠甚至無需替換掉現有交流電機就可以提高系統性能，從而節省時間和成本。

　　反饋選件：●增量編碼器●絕對值編碼器●旋轉變壓器

　　模塊化設計

　　兩種應用方式供您選擇、單體變頻器,AC890系列單體變頻器有輸入和輸出端子，能夠為交流電機提供交流電源。

　　單體變頻器的特點其他還有：

　　●輸出功率可達900kW，有9種規格●兼容所有反饋和網絡選件●內置動態制動開關，可選外置制動電阻

　　● 24VDC控制板供電，編程無需額外電源輸入● USB插口●轉矩和速度模擬輸出● 208-500VAC輸入電源

　　共直流母線變頻器，AC890也可以用于共直流母線系統，所有變頻器連接在母線上。共直流母線變頻器(CD)特性：

　　●輸出功率可達900kW，有9種規格●兼容所有反饋和網絡選件● 24VDC控制板供電，編程無需額外電源輸入

　　●轉矩和速度模擬輸出

　　共直流母線電源模塊(CS)：

　　●內置動態制動單●診斷操作面板● 208-500VAC輸入電源●單個模塊可輸出至162A

　　AC890可用于5種不同的工作模式，開環(V/F)控制模式是簡單電機控制的理想選擇。

　　無傳感器矢量控制模式，憑借高性能的無傳感器矢量算法，AC890可以提供大轉矩和精確的速度調節，無需任何傳感器。

　　閉環適量控制模式：完全的閉環矢量控制模式，只需添加一個編碼器反饋選件。它提供了100%的滿荷靜止轉矩控制，以及高動態性能的速度環控制，足以滿足大部分常見應用。

　　伺服控制模式：這是為了要求最苛刻的伺服系統而設計。響應極快的控制環和總線使得AC890成為了單/多軸應用的理想選擇。

　　四象限AFE模式;通過該配置，電機處于發電狀態時的能量可以回饋給主電源，而諧波電流卻非常微小。

　　產品性能選擇

　　先進性能版;裝有運動控制固件和位置環，運動控制模塊，增量，絕對值，零位，斜坡和部分控制，卷繞模塊(速度卷繞，電流卷繞)，PID調節，顯示機器狀態等。

　　提高性能版;除了所有先進性能版提供的功能之外，還預置了許多通過LINK完成的特殊模塊：無軸印刷，自動定剪，改進的卷繞功能以及改進的遍歷功能等等。

　　高性能設計所示為單體特點:

　　高速反饋●增量編碼器●絕對值編碼器●旋轉變壓器FireWire IEEE

　　1394端● 125μs周期時間●實時同步通開放式通訊接口迅捷的150Mhz微處理器

　　滿足最苛刻的要求:憑借著一顆150Mhz的迅捷的微處理器，AC890擁有了性能極佳的控制算法，能夠實現帶寬很高的控制環系統。這使得您可以將AC8 9 0用,于各種要求極高的工業環境中，例如印刷，定剪，回旋飛剪，轉爐煉鋼以及切分。

　　優點

　　現場總線設定點和控制環之間的延時極,AC890為了整合現有自動化系統而設計，通訊端口直接與快速的控制環相連。

　　信號從數字設定點經總線到控制環，從而使得延時最小.可取代模擬方案通過基于現場總線的數字化方案，可以取代模擬量方案，從而使得帶寬損失最小。

　　靈活性高的反饋裝置

　　AC890可為控制系統提供靈活多樣的反饋選項。

　　開放式工作標準

　　AC890專為無縫整合您的自動化網絡系統而設計。僅需要從一系列通訊選件中做出選擇，您就可以使得AC890與PLC以及總線網絡相連。

　　共直流母線式

　　緊湊式設計節省空間

　　我們在設計AC890時就已經為您考慮到了空間問題：

　　AC890采用先進的半導體冷卻科技，使得它們可以非常緊湊的使用?？刂贫说倪B接部分可以取下以方便維護。

　　共母線裝置幫助您的控制系統占用更小的空間。

　　驅動系統瀏覽

　　配置與編程軟件

　　功能模塊

　　可以使您快速便捷的創建所需應用DSE是AC890的開發環境，專為您

　　創建和管理項目而設計。

　　在創建項目階段，項目樹可以實現包括對機器的軸向和徑向的控制。

　　功能模塊可重復使用

　　DSE提供了用戶可配置的應用宏，可以多次使用。有了類似PLC的功

　　能模塊，LINK編程環境簡化了應用編程過程，降低了技術人員的培訓

　　要求。

　　內置功能模塊數據庫提供更高級應用

　　DSE擁有內置的功能模塊數據庫，使得高級應用無需其他成本：

　　●無軸印刷

　　●卷繞

　　●寄存控制

　　控制特點

　　大多數復雜工況的設置都便捷無誤。

　　●參數設置和項目創建

　　●高波段數字示波器

　　●在線監控和整定

　　選件

　　鍵盤選件

　　AC890有三種鍵盤選件，使得用戶可以選擇三種尺寸來讀取參數。在某些規格的機器上，遠程安裝同樣可以采用。

　　選件 編號

　　4位數字顯示LCD 6511

　　2行顯示LCD 6901

　　圖形顯示55x44mm 6901

　　TS8000操作界面

　　TS8000操作界面是一種可在網絡上使用的圖形界面，包括四種型號，并且預裝了工程模板來協助設計。

　　總線

　　使得您可以將多臺機器通過公共電源和公共適配模塊連在一起，可提供140A的最大電流和載荷分配功能。

　　通風管路

　　我們?yōu)槟峁┥崞L和柜外通風兩種方式。

　　AC890應用案例

　　HMI Touchscreen withFirewire

　　造紙和金屬生產線

　　瓦楞紙切割線

　　壓合線

　　無軸印刷寄存控制系統

　　使用AC890，可以省去機械生產線上的轉軸，對各個部分實現精確同步以及印刷寄存調整控制，從而保證了各種顏色完美排列。

　　高性能的AC890預裝了工程應用數據庫，包括通過LINKVM功能模塊，無軸印刷，定剪，精確卷繞模塊等。

　　成熟的金屬行業方案以及節能功效

　　AC8 9 0能夠在多種應用場合，對速度進行精確控制，包括切削、涂布以及印刷。

　　此外AC890還能夠在很多場合降低能耗，如風機水泵、空壓機等應用場合。__

　　共母線驅動模塊

　　使用380-500Vac(+/-10%)供電—3相

　　kW (HP) 電流(A) 規格

　　單體式驅動模塊

　　208-240Vac(+/-10%)輸入-三相

　　kW (HP) 電流(A) 規格

　　過載能力

　　矢量模式：150%過載60秒，180%過載0.5秒

　　伺服模式：200%過載4秒

　　輸出頻率

　　0-1000Hz：V/F模式/0-350Hz：閉環矢量控制模式/0-120Hz：無傳感器矢量控制模式/0-350Hz：伺服模式

　　可選頻率

　　規格B,C,D：3K，6K，9KHz(矢量)，4kHz(伺服)、規格E：3K，6KHz(矢量)，4KHz(伺服)

　　規格F-K：3KHz(矢量)，4KHz(伺服)、規格G-H：2.5KHz(矢量)，4KHz(伺服)

　　規格I：2KHz(矢量)，4KHz(伺服)、所有頻率都可無噪聲切換

　　動態制動

　　全部變頻器都有回饋制動或者動態電阻制動
